型号：	CMP12	规格：	12V24V10A
商标：	光行者	包装：	纸盒

参数规格：CMP12-12V24V10A

功能特点：

1.过载保护????????????????????????????

2.短路保护??????????????????????????????????????????????????????

3.雷电保护????????????????????????????

4欠压保护????????????????????????????

5.过充保护

接线方法：?

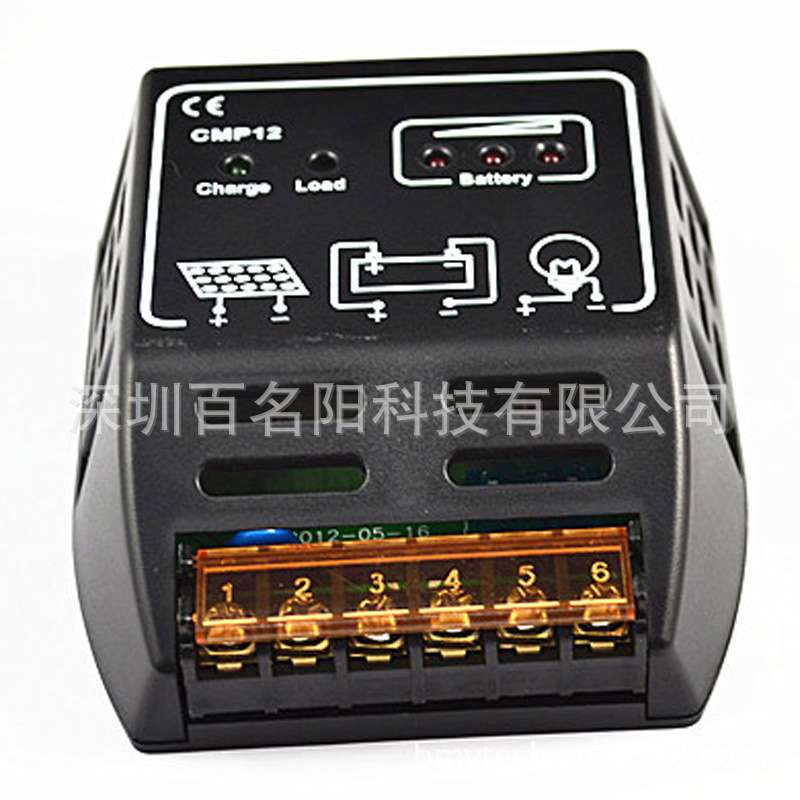

揭开控制器上盖，露出接线端子，按照盖上图示连接：

1．将蓄电池的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第3、第4)。

*负荷指示灯（load）闪动一下并且亮起，表示连接正确，可继续进行下列连接。否则会损坏控制器。

2．将太阳能板的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第1、第2)。

*如果连接错误会损坏你的控制器。

3．将负载的“+”、“-”极正确牢固地连接到控制器相应的端子上（左起第5、第6）

III?指示灯：

1．充电指示灯1支（charge），亮起表示正在强力充电，闪动表示正在浮动充电，不亮表示充电已经停止。

2．负荷指示灯1支（load），亮起表示有输出，负载可以工作；不亮表示没有输出，负载不能工作。

注意事项：

1．接线前请仔细核对并确认太阳能板、蓄电池、负载的额定电压，三者的额定电压应相同，且都是12V或者都是24V。

2．太阳能板、负载的额定电流不得大于控制器的额定电流。
