功能特点：

?

?

1.过载保护?

?????????????????????????

2.短路保护

??????????????????????????????????????????????????????

3.雷电保护

????????????????????????????

4欠压保护

????????????????????????????

5.过充保护

?

接线方法：?

?

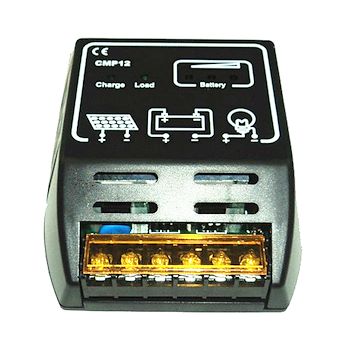

揭开控制器上盖，露出接线端子，按照盖上图示连接：

?

1．将蓄电池的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第3、第4)。

?

*负荷指示灯（load）闪动一下并且亮起，表示连接正确，可继续进行下列连接。否则会损坏控制器。

?

2．将太阳能板的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第1、第2)。

?

*如果连接错误会损坏你的控制器。

?

3．将负载的“+”、“-”极正确牢固地连接到控制器相应的端子上（左起第5、第6）

?

III?指示灯：

?

1．充电指示灯1支（charge），亮起表示正在强力充电，闪动表示正在浮动充电，不亮表示充电已经停止

。

2．负荷指示灯1支（load），亮起表示有输出，负载可以工作；不亮表示没有输出，负载不能工作。

?

注意事项：

?

1．接线前请仔细核对并确认太阳能板、蓄电池、负载的额定电压，三者的额定电压应相同，且都是12V或者都是24V。

?

2．太阳能板、负载的额定电流不得大于控制器的额定电流

额定电压	12V或24V	供电停止电压	*10.6V或21.0V
额定充电电流	10A	供电恢复电压	*12.6V或25.2V
额定负载电流	10A	充电停止电压	*14.0V或28.0V
工作温度	-20 ~ +60℃	停充电压温度系数	-3mV/℃/cell
外形尺寸（长×宽×高）	101×95×37 mm	净重	120g
