是否有现货：	否	认证：	ROHS
控制方式：	时控	功能：	保护功能
起动方式：	全压起动	适用灯具：	LED灯
型号：	STK-03	规格：	恒流
商标：	光行者	包装：	中性包装盒
产量：	10000

一、功能特点：

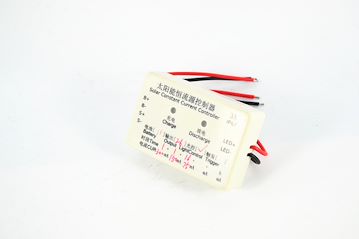

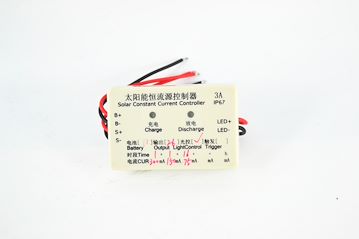

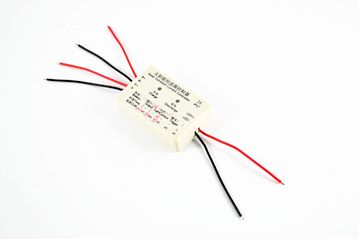

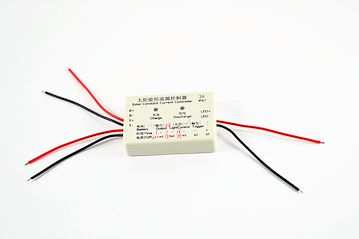

本款防水型太阳能恒流源控制器，集合充放电控制与LED恒流源功能，使太阳能灯具结构更为简单紧凑。

本款控制器不仅适用于普通灯具，也适用于感应灯具。

普通灯具：支持24小时输出(户用)、光控、光时控，最多5个时段定时，每个时段电流都可以预设在控制器中。

感应灯具：分为两个时段定时，每个时段都可预设亮灯电流、暗灯电流、亮灯时间。

亮灯、灭灯或时段过度均有渐变过程。

控制器应用于6V～12.8V电池的太阳能灯具，对于不同电池驱动的灯具功率也会相应不同。

支持“应用优先”模式，在阳光不足时基本上可以实现每天亮灯。

可以选择光控引线或开关引线，以便长途运输。

二、应用及建议：（以白灯为例）

电池	输出电压范围	最大输出电流	最大负载功率
6V 6.4V	9V~16V	300mA	5W
7.4V	9V~19V	300mA	6W
9.6V	12V~25V	300mA	8W
11.1V	15V~16V	600mA	10W
	15V~25V	300mA	8W
12V 12.8V	15V~20V	600mA	12W
	15V~25V	300mA	8W

三、功能预设说明：

普通灯具应用：

?1、电池电压。

?2、最大输出电流。

?3、模式：24小时输出(户用)。

光控。

光+时控。

?4、时间与电流(仅光+时控模式)。

??????????5个时间段的小时数和每个时段的电流值。

感应灯具应用：

?1、电池电压。

?2、最大输出电流。

?3、模式：24小时输出(户用)。

光控。

光+时控。

?4、时间与电流(仅光+时控模式)。

??????????2个时间段的小时数和每个时段的亮灯电流值、暗灯电流、亮灯秒数。

说明1：感应灯具应用时如果是24小时输出(户用)模式时，白天执行第一时段亮暗电流及亮灯秒数，夜间执行第二时间亮暗电流及亮灯秒数。光控模式只执行第一时段亮暗灯电流及亮灯秒数。

说明2：感应灯具应用时所用到的传感器模块需另配。适和于5V20mA以下的模块(如人体红外感应模块或多普勒模块等)。触发为高电平。

说明3：感应灯具应用时亮灯秒数为传感器模块降为低电平时开始倒计时，如果传感器模有触发电平延时功能，那么亮灯时间就是亮灯秒数+模块的延时时间。

四、技术参数：

适用电池电压	6V12V铅酸电池 7.4V11.1V锂电池 6.4V9.6V12.8V铁锂电池
太阳能板最大电流	3A
电流误差	5%
最长渐变时间	2秒
最大定时时间	22小时 （光控优先）
最大亮灯秒数	250秒?(感应模式)
外接模块最大功耗	5V 20mA (感应模式)
触发类型	上升沿?(感应模式)
触发高电平	>1V??(感应模式)
触发低电平	<0.5V? (感应模式)
环境温度	-30～60℃
过载恢复时间	10秒
自耗电	工作13.5mA保护2.6mA
升压效率	91.65% @12V
防护等级	IP67
